如何计算开路电压？

探索电路世界的奥秘：如何求解开路电压？

在电子学和电气工程领域，开路电压（Open Circuit Voltage，简称OCV）是一个至关重要的概念。它描述了在一个电路中，当某一支路或整个电路处于开路状态（即没有电流通过）时，该电路两点之间的电压。了解如何求解开路电压，不仅能够帮助我们更好地理解电路的工作原理，还能在实际应用中解决一系列问题，比如电池性能测试、电路故障诊断等。接下来，我们将一同踏上这段探索之旅，揭开开路电压的神秘面纱。

一、开路电压的定义与重要性

想象一下，你手中握着一节电池，它的正负极之间有一个潜在的电压差，这个电压差就是电池的开路电压。在没有任何负载（即电流为零）的情况下，这个电压值就是电池能够提供的最大电压。同理，在一个复杂的电路中，如果我们断开某条支路，测量该支路两端点的电压，这个电压值即为该支路的开路电压。

开路电压的重要性不言而喻。它是评估电源性能、电路稳定性以及设计高效电路的关键参数。比如，在设计电源电路时，我们需要确保电源的开路电压能够满足负载在最大功耗时的需求；在故障诊断中，开路电压的异常往往预示着电路中的断路或元件失效。

二、求解开路电压的基本方法

求解开路电压的方法多种多样，下面我们将介绍几种最常用的方法：直接测量法、戴维南定理和叠加定理。

1. 直接测量法

这是最直接也是最直观的方法。在确保电路处于开路状态（即所有开关断开，或待测支路断开）后，使用电压表测量待求电压的两端点。需要注意的是，电压表的内阻应该足够大，以减小测量时对电路状态的影响。

直接测量法的优点是简单快捷，无需复杂的计算。然而，它也有局限性，比如在某些复杂的电路中，直接测量可能难以实现或误差较大。

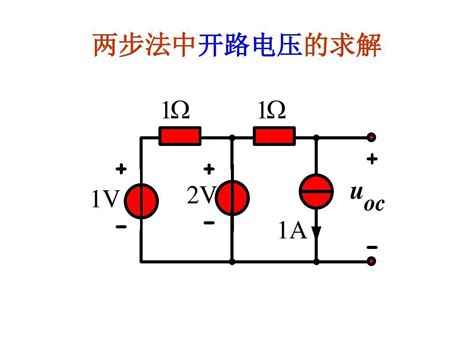

2. 戴维南定理

戴维南定理是电路分析中的一个重要定理，它指出：任何含源线性二端网络都可以用一个等效电压源和等效电阻的串联组合来替代，这个等效电压源就是该网络的开路电压。

应用戴维南定理求解开路电压的步骤如下：

步骤一：将待求电压的两端点作为端口，将电路划分为内部网络和外部网络。

步骤二：将外部网络断开，只保留内部网络。

步骤三：在内部网络中，将电压源短路，电流源开路，然后计算从端口看进去的等效电阻R_eq。

步骤四：将电压源和电流源恢复到原来的位置，并计算内部网络在端口处产生的开路电压V_oc。

步骤五：根据戴维南定理，原电路可以用一个电压为V_oc、内阻为R_eq的电压源来等效替代。

戴维南定理的优点是适用范围广，可以用于分析复杂的含源线性电路。然而，计算等效电阻和开路电压的过程可能比较繁琐，需要一定的电路分析基础。

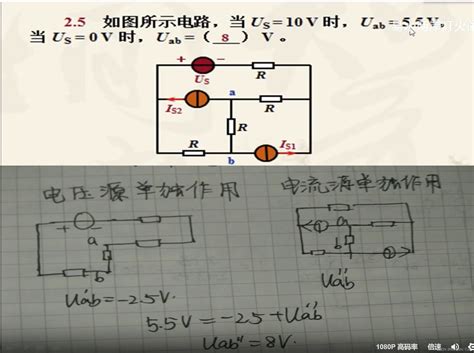

3. 叠加定理

叠加定理是电路分析中的另一个基本定理，它指出：在含有多个独立源的线性电路中，任一支路的电流或电压可以看成是每一个独立源单独作用时在该支路产生的电流或电压的代数和。

应用叠加定理求解开路电压的步骤如下：

步骤一：将电路中的所有独立源（电压源和电流源）分别标记出来。

步骤二：对于每个独立源，将其余的独立源全部置零（电压源短路，电流源开路）。

步骤三：分别计算每个独立源单独作用时在待求电压两端点产生的电压。

步骤四：将所有独立源单独作用时产生的电压进行代数相加，得到待求电压的叠加值。

叠加定理的优点是能够将复杂的电路问题分解为多个简单的问题逐一解决，从而简化计算过程。然而，需要注意的是，叠加定理只适用于线性电路，对于非线性电路则不适用。

三、实例分析：求解简单电路的开路电压

为了更好地理解上述方法，让我们通过一个简单的电路实例来进行分析。

假设有一个由两个电压源V1和V2、两个电阻R1和R2组成的串联电路，我们需要求解电阻R2两端的开路电压。

方法一：直接测量法

在这个简单的电路中，我们可以直接断开电阻R2，然后使用电压表测量R2两端点的电压。但是，由于这个电路本身就是一个简单的串联电路，直接测量法并不是最优的选择。

方法二：戴维南定理

将R2两端点作为端口，将电路划分为内部网络和外部网络。

内部网络包含V1、V2、R1和断开的R2（作为端口的一部分）。

计算等效电阻R_eq：由于R2断开，所以R_eq=R1（假设R1和R2是串联的）。但在这个问题中，我们其实不需要求出R_eq的具体值，因为我们只关心开路电压V_oc。

计算开路电压V_oc：将R2视为短路（因为我们要求的是开路电压，所以R2的状态不影响V_oc的计算），然后计算V1和V2在R2两端点产生的电压之和。由于V1和V2是串联的，所以V_oc=V1+V2（注意考虑电压的极性）。

方法三：叠加定理

将V1和V2分别作为独立源。

当V1单独作用时，将V2短路，计算R2两端点的电压V1_oc。由于R1和R2串联，所以V1_oc=V1*R2/(R1+R2)（注意考虑电压的分配）。

当V2单独作用时，将V1短路，计算R2两端点的电压V2_oc。同理，V2_oc=V2*R2/(R1+R2)。

将V1_oc和V2_oc进行代数相加，得到V_oc=V1_oc+V2_oc=(V1+V2)*R2/(R1+R2)。但是，在这个特定的问题中，由于R2是断开的，所以V_oc实际上就是V1和V2的串联值V1+V2（注意考虑电压的极性）。

四、结语

通过上面的分析，我们可以看到，求解开路电压的方法有多种多样，具体选择哪种方法取决于电路的类型和复杂程度。直接测量法简单直观，但适用范围有限；戴维南定理和叠加定理则更加灵活通用，能够处理复杂的线性电路问题。

在实际应用中，我们还需要注意电压的极性和电路的稳定性等问题。比如，在测量开路电压时，要确保电路处于稳定状态；在使用戴维南定理和叠加定理时，要注意电压源和电流源的极性以及电阻的串联和并联关系。

总之，掌握求解开路电压的方法不仅能够帮助我们更好地理解电路的工作原理，还能在实际应用中解决一系列问题。希望本文能够为你揭开开路电压的神秘面纱，让你在电路世界的探索之旅中更加游刃有余。
